Механические соединения для транспортерной ленты

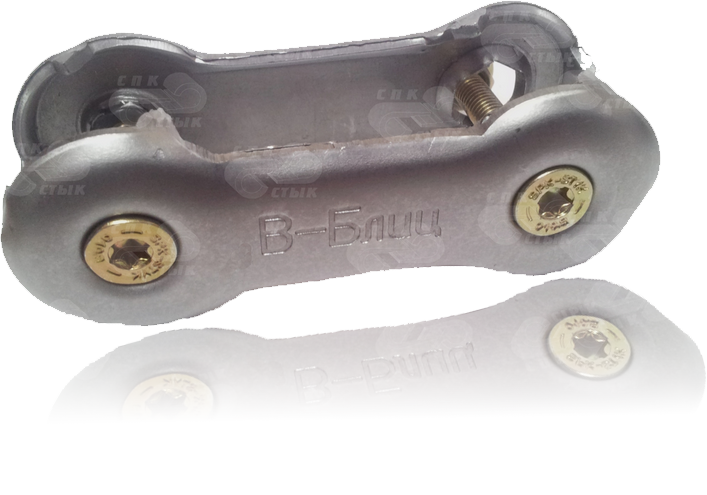

Комплекты для стыковки "Вулкан-Блиц"

Соединения "Вулкан-Блиц" применяются для ремонта разрывов, порезов и повреждений транспортерных лент всех типов.

Вместе с тем "Вулкан-Блиц" обеспечивает высокопрочное соединение благодаря своим конструктивным особенностям, делающи его универсальным и позволяющим производить поперечную стыковку ленты. Рекомендуемый диаметр барабанов при поперечном соединении ленты соединителями "Вулкан-Блиц" - 630 мм. При монтаже соединения под углом в 45 градусов к направлению движения, возможно применение на барабанах с диаметром 400 мм.Для удобства монтажа "Вулкан-Блиц" обладающего увеличенным межосевым расстоянием (60мм), была сделана "свободная" гайка, которая при монтаже автоматически центрируется в соединителе и как следствие нет необходимости в точном сверлении отверстий.

Благодаря специально разработанной профилированной форме сегментов, способствующих проникновению в резиновую обкладку конвейерной ленты, достигается плавность прохождения через очистители, жесткие пересыпы, а также возможные неисправные элементы конвейерного става и ролики, а наличие зубцов придает дополнительное сопротивление вырыванию и смещению. Быстрота монтажа и универсальность для всех типов ленточных полотен является определяющим фактором при выборе данного стыкового соединения.

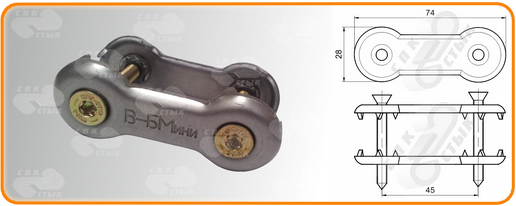

Комплекты для стыковки "Вулкан-Блиц-Мини"

Отличительной особенностью cоединения "Вулкан-Блиц-Мини" является меньшие габаритные размеры, и межосевое расстояние (45мм.), что расширяет области их применения, так как выбор неразъемного соединения привязан к диаметру барабана по огибаемости. Диаметр барабанов при поперечном соединении ленты соединителями "Вулкан-Блиц-Мини" - 450 мм. При монтаже соединения под углом в 45 градусов к направлению движения, возможно применение на барабанах с диаметром 270 мм. Быстрота монтажа является определяющим и отличительным фактором при выборе данного типа соединений, для проведения ремонтных и восстановительных работ на конвейерной ленте. При поперечном соединении конвейерных лент различного типа соединителями "Вулкан-Блиц", либо "Вулкан-Блиц-Мини", отрезанные под прямым углом края ленты, ложатся в стык друг к другу. Затем прикладывается верхний соединитель с одинаковым захватом, соединяемых отрезков. Для соблюдения соосности соединяемых отрезков полотна сверление под винт производится по первому ряду отверстий шаблона, вдоль оси стыка относительно отверстий первого соединителя. На просверленные отверстия устанавливаются верхние соединители с винтами и поочередно фиксируются в ленте нижними соединителями.

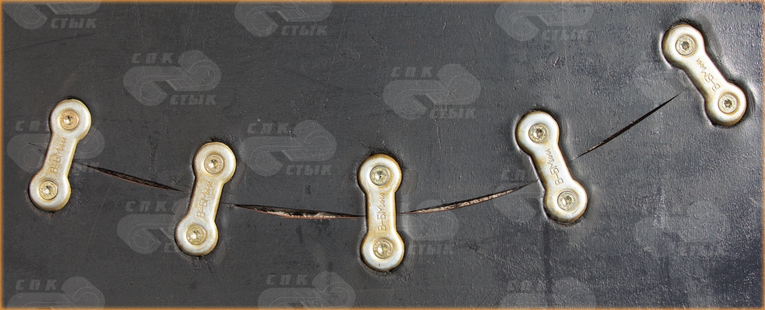

При ремонте разрывов и порезов конвейерных лент, верхние соединители располагаются вдоль повреждения с шагом предотвращающим просыпание транспортируемого груза, рекомендованное расстояние до 150 мм. Через них сверлятся отверстия под винты и поочередно фиксируется нижним соединителем. Монтируя соединители "Вулкан-Блиц-Мини" стягивание производится сначала в фиксированную гайку нижнего соединителя, затем в "свободную" (плавающую) гайку.
