Механические соединения для транспортерной ленты

Комплекты для стыковки "Вулкан-Монолит"

Инновационная разработка - механическое шарнирное стыковое соединение для многопрокладочного ленточного полотна.

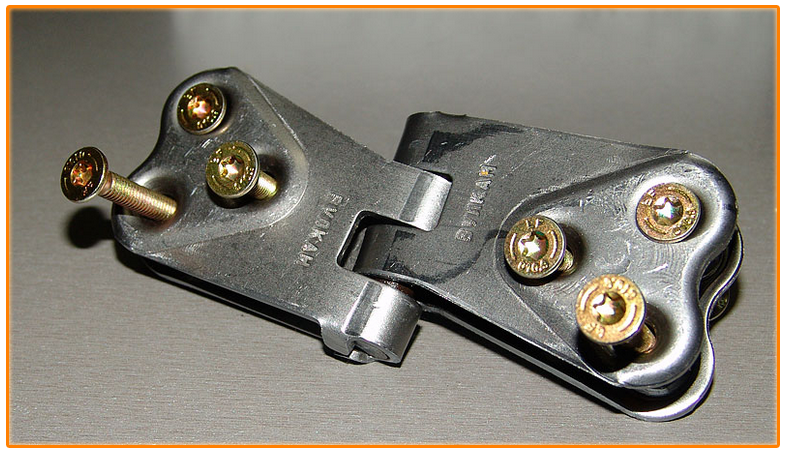

Соединители имеют выпуклый профиль под гайку и винт - тем самым позволяя разместить их в соединении для плавного прохождения по ставу конвейера. Конструктив соединения "Вулкан-Монолит" при монтаже позволяет "свободной" гайке центрироваться на своем месте. Толщина металла соединителей расчитана на максимальную нагрузку относительно цельнометаллического соединительного стержня (троса).

Прочность соединения "Вулкан-Монолит" достигается за счет глубины захвата за корд ленты и сжатия его винтами из высокопрочной стали. Максимальная прочность достигается при условии его затяжки с моментом не менее 150 Н/м.

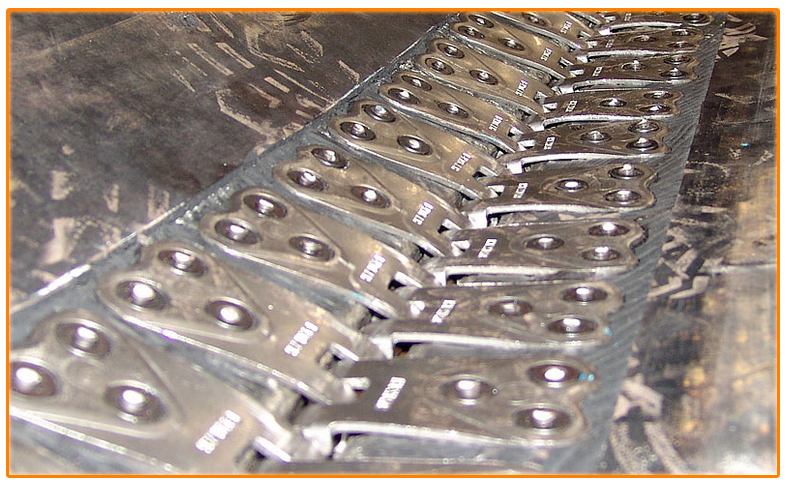

Процесс разделки и монтажа соединения "Вулкан-Монолит" прост и не трудоемок в исполнении, заключается в снятии обкладок с концов ленты на ширину соединителя, сверления отверстий под соединители и установку элементов.

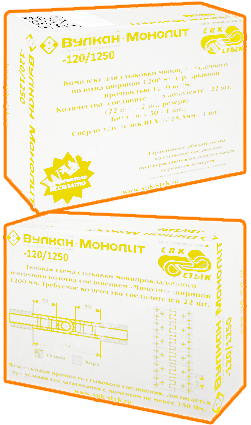

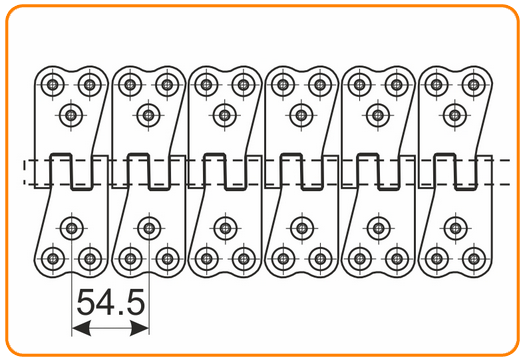

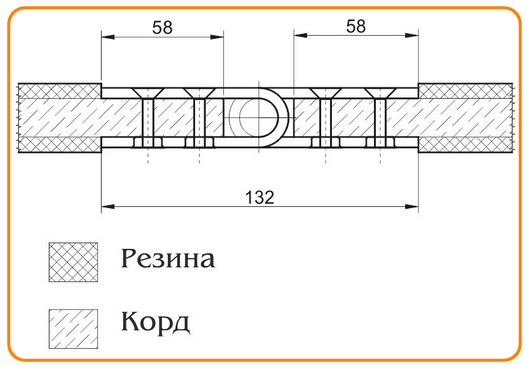

Схема "Вулкан-Монолит - 120/1250"

Схема "Вулкан-Монолит - 120/1250"

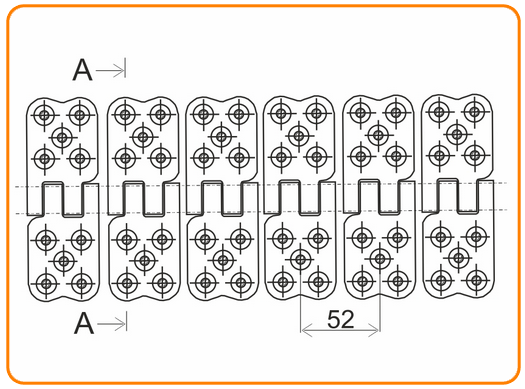

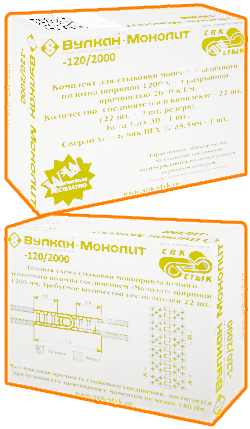

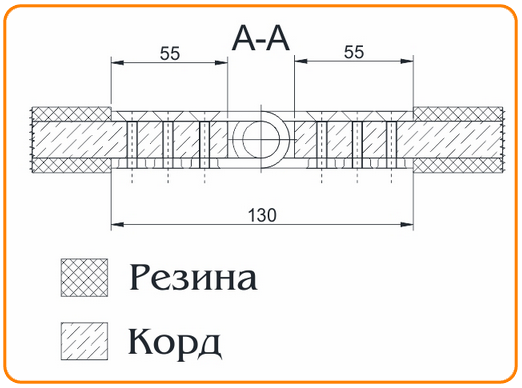

Схема "Вулкан-Монолит - 120/2000"

Схема "Вулкан-Монолит - 120/2000"
