Рифленые(шевронные) конвейерные ленты

Ленты с гладкой несущей поверхностью пригодны для транспортировки упакованных и неупакованных грузов, если угол наклона не превышает 22°

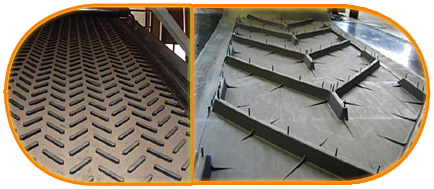

Рифленые конвейерные ленты CHEVRON - идеальное решение в случаях, когда материал необходимо транспортировать под высокими углами наклона.

С этой целью SAVA разработала исключительно выносливые и высококачественные конвейерные ленты типа Chevron и High-Chevron. Преимущества этих лент в долгом сроке службы и гибкости, благодаря однородным ребрам Chevron, каландрированных из резиновых покрытий.

Области применения:

цементнобетонные заводы, печи для обжига извести

каменоломни, песчаные карьеры

сельское хозяйство: транспортировка свеклы, хлебных злаков, картофеля, удобрений, древесной стружки

транспортировка угля и кокса

завод сахарной свеклы

солеварня

передвижные дробилки и грохоты

Выбор соответствующей ленты и размера ее профилей зависит от транспортируемого груза (материала) и угла наклона:

Тип материала	Пример материала	Макс.угол наклона трансп.
		Высота ребер
		h(мм):16	h(мм):25	h(мм):32
Порошкообразный	Мука, известь и т.д.	25°	28°	30°
Сыпучий	Злаки: кукуруза, ячмень, пшеница, рожь, сухой песок	20/25°	25/30°	25/30°
Скатывающийся своб.	Щебень, измельченный камень	25°	28°	30°
Липкий	Мокрый песок, пепел, мокрая глина	30/35°	35/40°	40/45°
Упакованный	Куль, джутовый мешок, бумажный мешок	30/35°	35/40°	35/40°

Приведенные данные являются только ориентировочными и зависят от типа материала, условий и скорости конвейерной ленты.

Максимальный угол наклона конвейерной ленты с гладкой поверхностью варьируется между 15 и 22 градусами и зависит от типа материала.

Конвейерные ленты для наклонной транспортировки с профилированной поверхностью достигают углы наклона между 30 градусами и свыше 40 градусов.

В неблагоприятных условиях погрузки материала можно нагрузить только в ширине профилированной поверхности.

Объем высчитывается таким же способом, что и для транспортировки лент с гладкой поверхностью.

Уравнения:

Объемный расход: Qv=Qth.k.vm³/h

Массовый расход: Qm=Qv.ρt/h

Коэффициент уменьшения k

Угол наклона	14°	16°	18°	20°	22°	24°	26°	28°	30°	35°	40°
Свободно скатывающийся и грубый материал	0,91	0,89	0,85	0,81	0,76	0,71	0,66	0,61	0,56	-	-
Липкий материал	1			0,93			0,85			0,58	0,47

Теоретически объемный расход Qth(m³/h) для 2-х секционных роликов

при v=1m/s, внутренний угол 200, статический угол скольжения материала 100, горизонтальная транспортировка, гладкая лента

Ширина ленты (мм)	400	500
Qth(m³/h)	40	70

Теоретически объемный расход Qth(m³/h) для 3-х секционных роликов

при v=1m/s, внутренний угол 200, статический угол скольжения материала 100, горизонтальная транспортировка, гладкая лента

Ширина ленты (мм)	500	650	800	1000	1200
Qth(m³/h)	60	110	172	281	412

Минимальный диаметр барабана (мм)

Конвейерная лента CHEVRON с профилем высотой 16 мм	EP250/2	EP400/3
Минимальный диаметр барабана (мм)	ø250	ø315
Конвейерная лента типа High-CHEVRON с профилями высотой 25 и 32 мм	EP250/2	EP400/3
Минимальный диаметр барабана (мм)	ø250	ø315

Другие конструкции по требованию.

Минимальный коэффициент удлинения (% расстояния между центрами)

Фиксированное или автоматическое удлинение в хвосте ленты

1,5%

Максимальное расстояние между роликами

Нусущая группа роликов	0,5 м
Холостая группа роликов*	≤0,8 м

*Не должно быть многократных расстояний между двумя зажимами.

Максимальный угол лоткообразования конвейерной ленты

Стандартная группа роликов	Высота профиля 16 мм	Высота профилей 25 и 32 мм
- состоит из 3-х роликов	30°	25°(1)
- состоит из 2-х роликов	30°	20°

(1) Ширина <800мм:200

Стыковка ленты- для стыковки конвейерных лент необходимо заказать большую длину ленты(м)

Вид стыковки	Ленты EP 250/2	Ленты EP 400/3	Ленты EP 500/4
Стыковка горячим способом	0,65 м	0,85 м	1,10 м
Стыковка холодным способом	0,70 м	0,90 м	1,20 м

Другие конструкции ленты по требованию. Стыковка конвейерных лент CHEVRON может быть произведена механическими зажимами.

Конвейерные ленты CHEVRON с профилями типа А и АН

Высота профиля 16 мм

В (мм)	Профиль	А (мм)	С (мм)	EP 250/2(3,5/1)	EP 400/3(3,5/1,5)	EP 500/4(4/2)
400	А 33	330	35	•
500	А 33	330	85		•
	А 44	440	30	•	•
600	А 44	440	80
	А 51	510	45
	А 54	540	30
650	А 44	440	105	•	•
	А 51	510	70		•
	А 54	540	55
	А 62	620	15
800	А 51	510	145
	А 54	540	130		•
	А 62	620	90
	А 72	720	40
1000	А 62	620	190
	А 72	720	140		•
	А 83	830	85
	А 94	940	30
1200	А 83	830	185		•
	А 94	940	130		•
	А 101	1010	95
	А 112	1120	40
1400	А 101	1010	195		•
	А 112	1120	140
	А 133	1330	35
1600	А 133	1330	135
1800	А 161	1610	95

Высота профиля 25 мм

В (мм)	Профиль	А (мм)	С (мм)	EP 250/2(3,5/1)	EP 400/3(3,5/1,5)	EP 500/4(4/2)
500	АH 33	330	85
	АH 44	440	30		•
600	АH 44	440	80
	АH 51	510	45
	АH 54	540	30
650	АH 44	440	105		•
	АH 51	510	70		•
	АH 54	540	55
	АH 62	620	15
800	АH 51	510	145
	АH 54	540	130
	АH 62	620	90		•
	А 72	720	40
1000	АH 62	620	190
	АH 72	720	140		•	•
	АH 83	830	85
	АH 94	940	30
1200	АH 83	830	185
	АH 94	940	130		•	•
	АH 101	1010	95
	АH 112	1120	40
1400	АH 101	1010	195
	АH 112	1120	140		•	•
	АH 133	1330	35
1600	АH 133	1330	135
1800	АH 161	1610	95

• стандартные конструкции, другие - по требованию.

Конвейерные ленты типа Chevron доступны также в комбинации с вариантом Ripcheck с различным типом покрытия.

Конвейерные ленты CHEVRON с профилями типа А и АН

Конвейерные ленты с профилем типа F

Высота профиля 32 мм

В (мм)	Профиль	А (мм)	С (мм)	P (мм)	EP 250/2(3,5/1)	EP 400/3(3,5/1,5)	EP 500/4(4/2)
500	F45	450	25	330		•
600	F45	450	75	330
650	F45	450	100	330		•
	F60	600	25	330
800	F60	600	100	330		•
	F70	700	50	300
1000	F70	700	150	330		•	•
	F90	900	50	330
1200	F90	900	150	330		•	•
	F100	1000	100	330

• стандартные конструкции, другие - по требованию.

Конвейерные ленты типа Chevron доступны также в комбинации с вариантом Ripcheck с различным качеством покрытия.

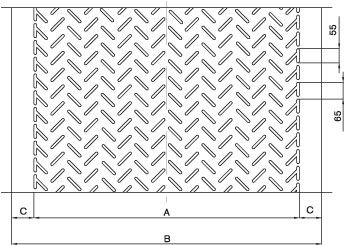

Конвейерные ленты с профилем типа L (двухсторонние)

Высота профиля 8 мм

В (мм)	Профиль	А (мм)	С (мм)	EP 400/3(3,5/1,5)	EP 500/4(4/2)
500	L 38	380	60	Только на заказ	Только на заказ
650	L 51	510	70	Только на заказ	Только на заказ
800	L 64	640	80	Только на заказ	Только на заказ
1000	L 77	770	115	Только на заказ	Только на заказ
1200	L 103	1030	85	Только на заказ	Только на заказ

Шевронные конвейерные ленты предлагаются также в комбинации с Ripcheck или в других типах резинового покрытия.

---
