Механические соединения для транспортерной ленты

Комплекты для стыковки "Вулкан-Круг"

"Вулкан-Круг" - это разработка, воплотившая в себя самое лучшее от предыдущих модификаций с учетом накопленного опыта применения и эксплуатации соединений в различных условиях, а также самые новейшие технологии машиностроения. За счет этого была повышена на 5% прочность на разрыв по отношению с предыдущими модификациями.

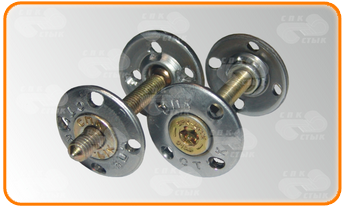

Механическое стыковое соединение "Вулкан-Круг" имеет круглую профилированную форму прижимных пластин с элементами перфорации. Элемент стыкового соединения "Вулкан-Круг" состоит из двух прижимных перфорированных пластин со сквозными отверстиями и соединительного винта. В нижней перфорированной прижимной пластине запрессована гайка.

Принцип работы механического соединения "Вулкан-Круг" заключается в обеспечении расчетного усилия сдавливания винтами ленточного полотна в месте соединения с помощью верхних и нижних прижимных перфорированных элементов, установленных в определенном порядке воздействующих на соединяемые концы ленточного полотна со ступенчатой разделкой, исключающем просечки полотна между прижимной площадью соединителей в одной плоскости.

За счет своей вогнутой конструкции "Вулкан-Круг", при затяжке и погружении элементов соединения в тело ленточного полотна, позволяет равномерно распределять под собой резиновую обкладку. Элементы перфорации на прижимных пластинах обеспечивают выход лишней резины из отверстий, тем самым позволяя максимально погрузить элементы соединения в обкладку ленточного полотна. Округлая форма нижней части ребер предотвращает эффекты прорезания обкладки.

Механическое соединение "Вулкан-Круг" позволяет уменьшить эффект раздавливания и деформации ленточного полотна, а также дает возможность использования соединения для стыковки "тонких" лент толщиной от 7 мм.

Имея профилированную форму и дополнительные ребра жесткости стыковое соединение "Вулкан-Круг" позволяет предотвратить эффект выгибания и диагональной деформации шайб, при затяжке не менее 150 Нм.

Округленные формы шайбы и отсутствие на них углов позволяет, при износе ленточного полотна обеспечить плавное прохождение элементов конвейера, таких как: очистители, ролики, барабаны, в том числе футерованные.

Механическое соединение "Вулкан-Круг" позволило увеличить прочностные характеристики стыков конвейерных лент и является самым эффективным способом стыковки полотен с разрывным усилием до 2500 кН/м на конвейерах с углом наклона до 18 градусов.

На сегодняшний день "Вулкан-Круг" является соединением, имеющим наибольшую ходимость и прочность более 60%, что является необходимым условием для применения его на грузолюдских лентах с углом наклона до 15 градусов.

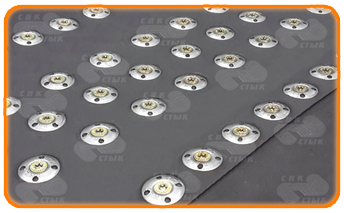

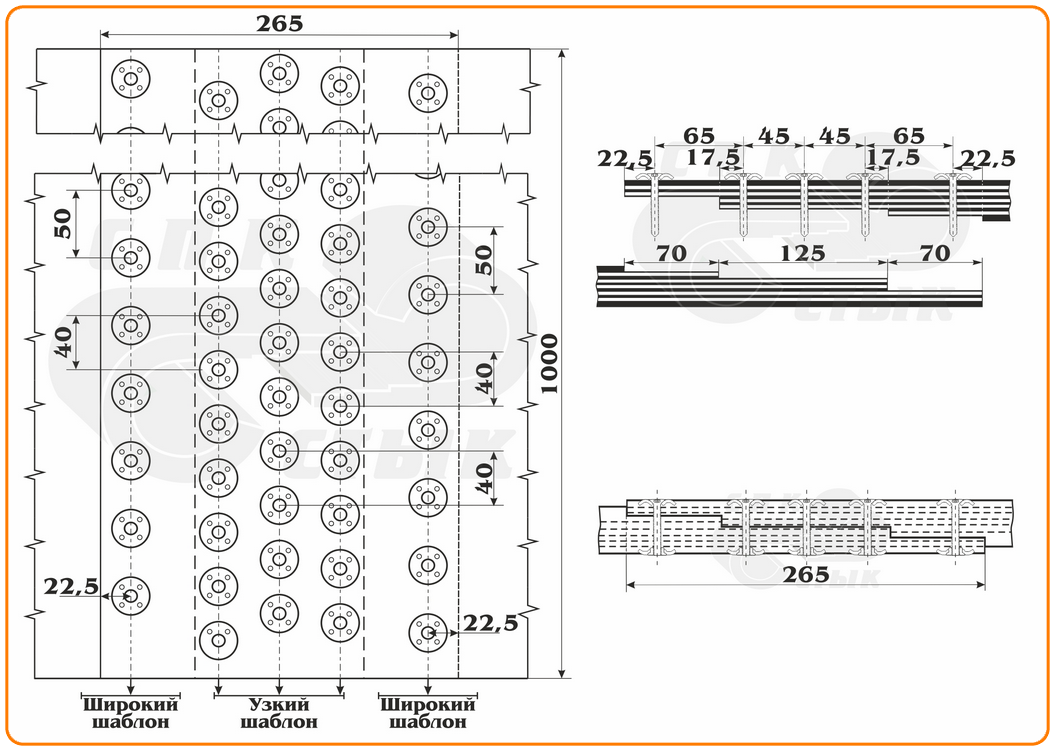

Комплекты для стыковки "Вулкан-Круг" 100/1250

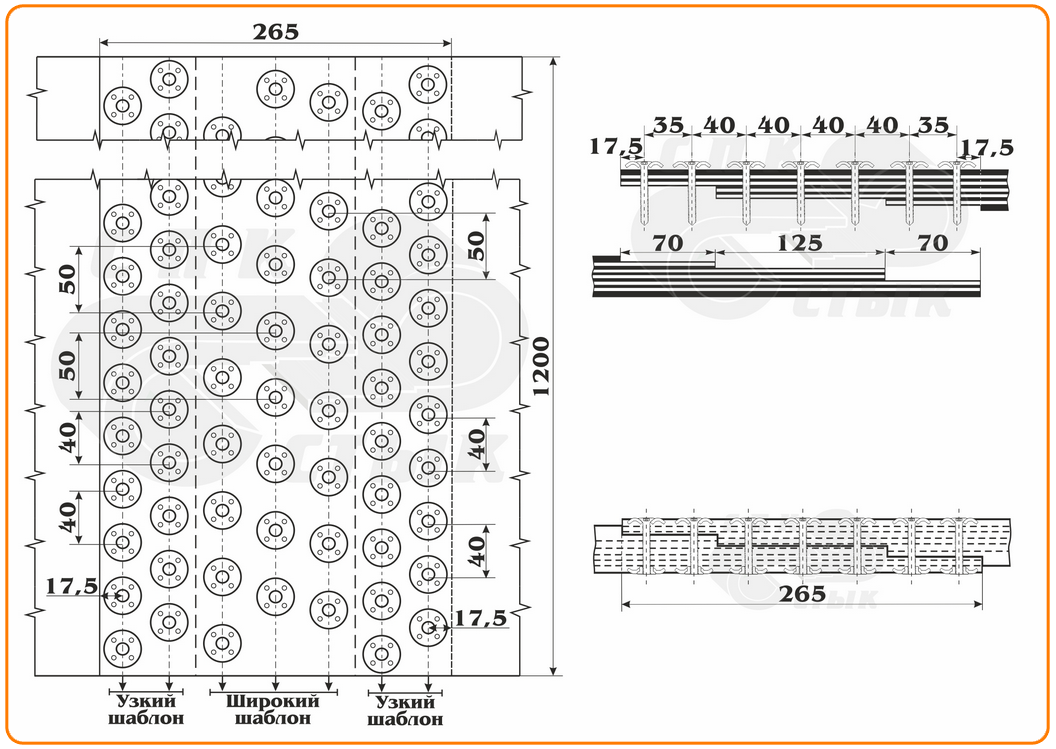

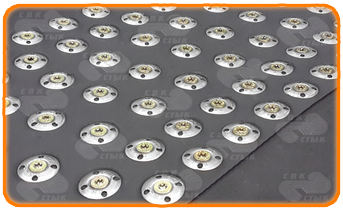

Комплекты для стыковки "Вулкан-Круг" 120/1600
